次氯酸鈉發生器是一款高效、可靠、安全的水體消毒殺菌設備，由于次氯酸鈉發生器的消毒效果好，而且原材料食鹽容易采購，再加上環保部門的大力推廣，因此在最近的一段時間里次氯酸鈉發生器成為了很多地方水處理殺菌消毒設備采購的首選。但由于次氯酸鈉發生器在此之前并不被人所了解，很多人對次氯酸鈉發生器結構和效果存在疑惑。所以，在接下來的內容里，我們將為您介紹關于一體化次氯酸鈉發生器結構及示意圖，希望對你有所幫助。

一體化次氯酸鈉發生器是在傳統的次氯酸鈉發生器的基礎之上進行改造的更緊湊、更美觀、更省空間的一種設備。該設備主要針對的客戶是日處理水量較小，如：中小型醫院門診、農村安全飲水項目、小型自來水廠以及其他需要污水處理的地方。

一體化次氯酸鈉發生器結構由化鹽裝置、電解裝置、整流設備、配兌水系統、自控裝置和儲藥液箱等幾大部分組成。在使用過程中通過化鹽裝置將鹽水溶解成100%的飽和食鹽水，然后再通過動力水將飽和的食鹽水稀釋成適合點解得濃度，然后再通過電極電解成次氯酸鈉溶液，投加到水池或管道內。

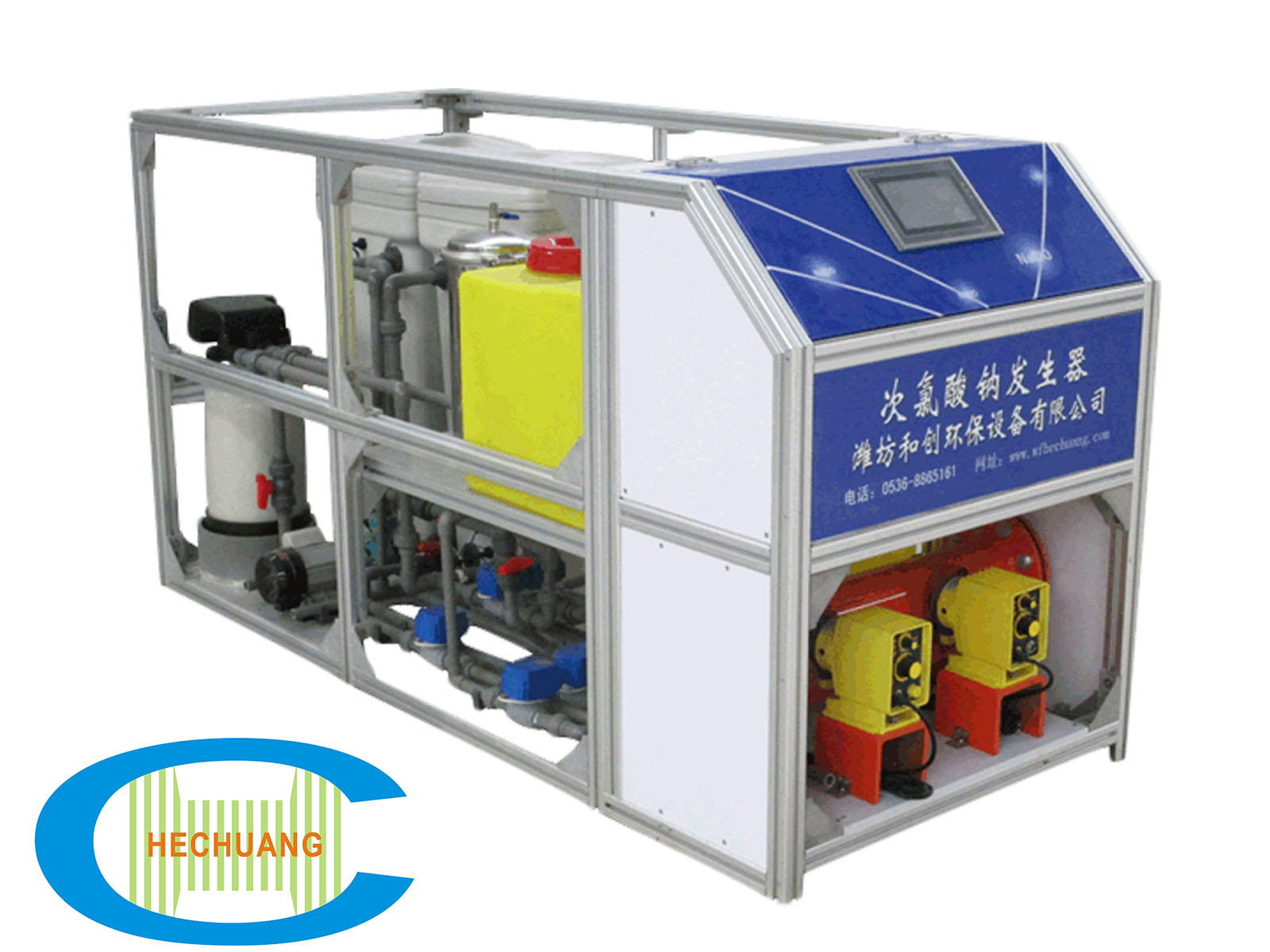

次氯酸鈉發生器

其總反應表達如下：NaCl + H2O → NaClO + H2↑；

電極反應：

陽極： 2Cl- - 2e → Cl2；

陰極： 2H+ + 2e → H2；

溶液反應：2NaOH + Cl2 → NaCl + NaClO + H2O

為了保證一體化次氯酸鈉發生器的效果，設備所采用的電解電極使用的是由一組涂有鉑、釕、銥、銠等稀有金屬納米涂層的特種金屬材料做陽極，耐腐蝕的特種金屬材料做陰極，組成密閉的電解槽容器。并且，次氯酸鈉消毒設備的電解槽內部設有反沖洗系統和冷卻系統。更設備更加高效率，同時也大大降低了設備的體積，節省了生產成本，讓設備更加可靠。

一體化次氯酸鈉發生器已經問世就吸引了很多顧客前來考察參觀和學習，濰坊和創環保生產的一體化次氯酸鈉發生器曾在上海水展中吸引了國外顧客的目光，贏得了國外客戶和技術人員的認可。
